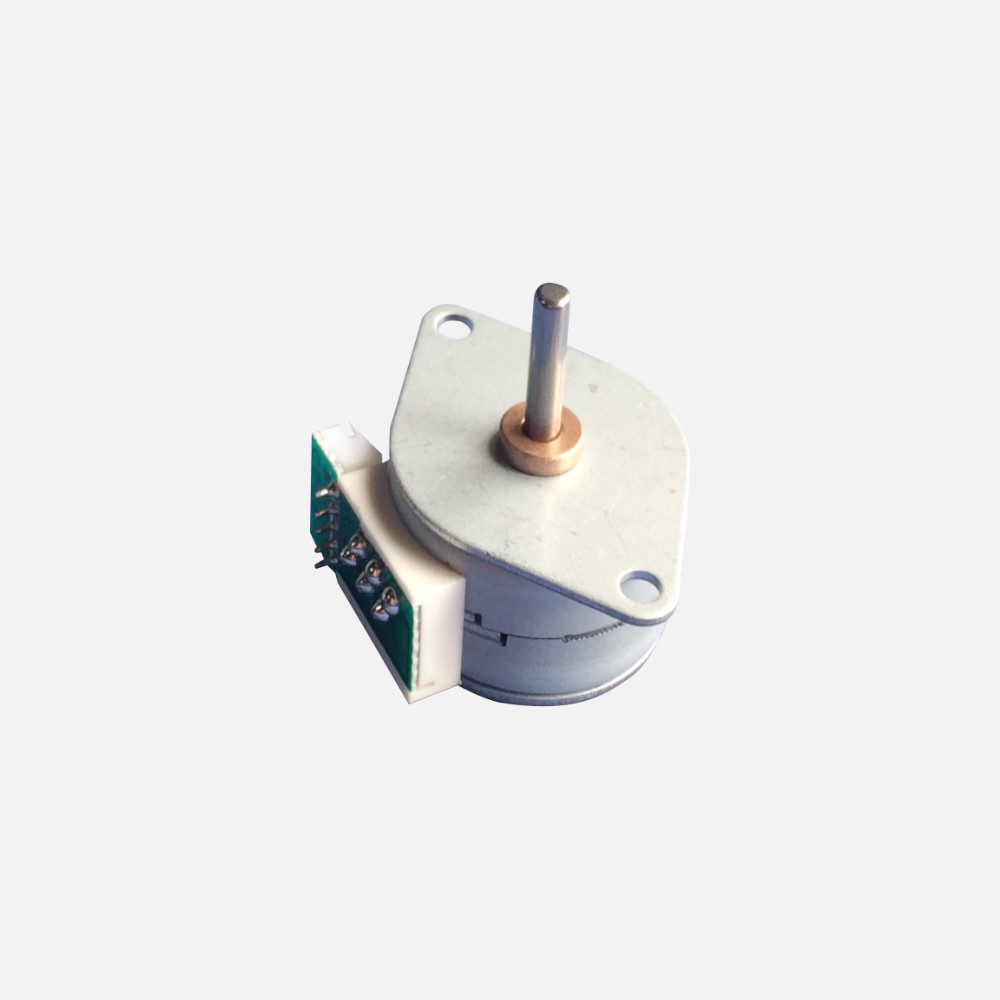

PM25S-048-01/02 Series

   综合性能参数

转向: CW/CCW
绝缘等级: E
轴向最大承受力: 10N
径向最大承受力: 10N @ 5mm from the flange
轴向间隙: 0.05-0.55mm /300g
径向间隙: 0.05
介电强度: 500VDC for one minute
绝缘电阻: 100MΩ min., 500VDC
工作环境温度: -20℃~+50℃
温升: 60Kmax.(rated current,2 phase on)
电感公差: ±20%
电阻公差: ±10%
步距角精度: ±7%(full step,no load)
寿命:


性能数据


型号步距角
(°)
相数额定电压
(V DC)
额定电流
(A)
电阻
(Ω )
电感
(mH)
空载起动
频率
(pps)
牵入转矩
(mN.m)
自定位
转矩
(mN.m)
保持转矩
(mN.m)
重量
(Kg)
PM255-048-017.54120.26017.550042.51240
PM25S-048-027.52120.24504050042.51240

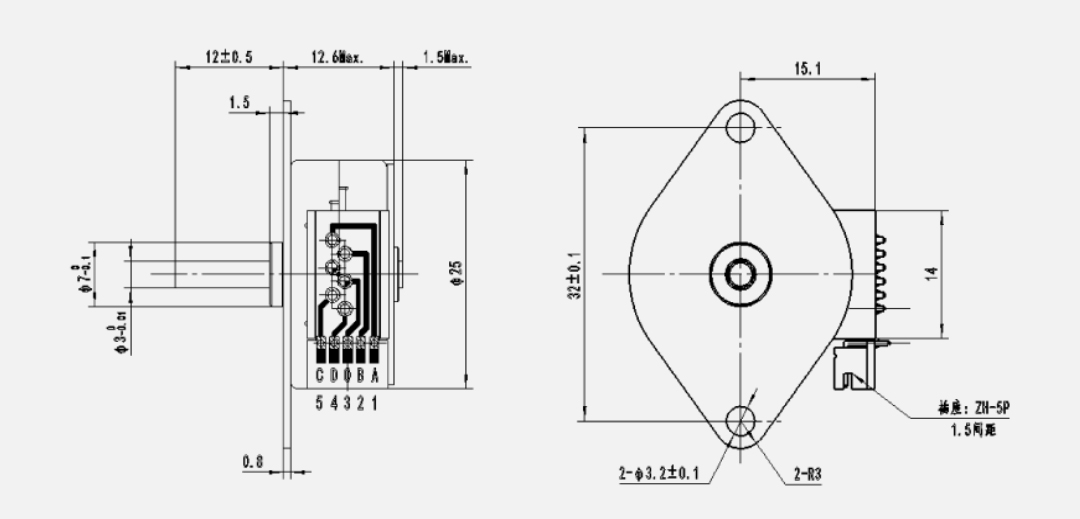

轮廓图
