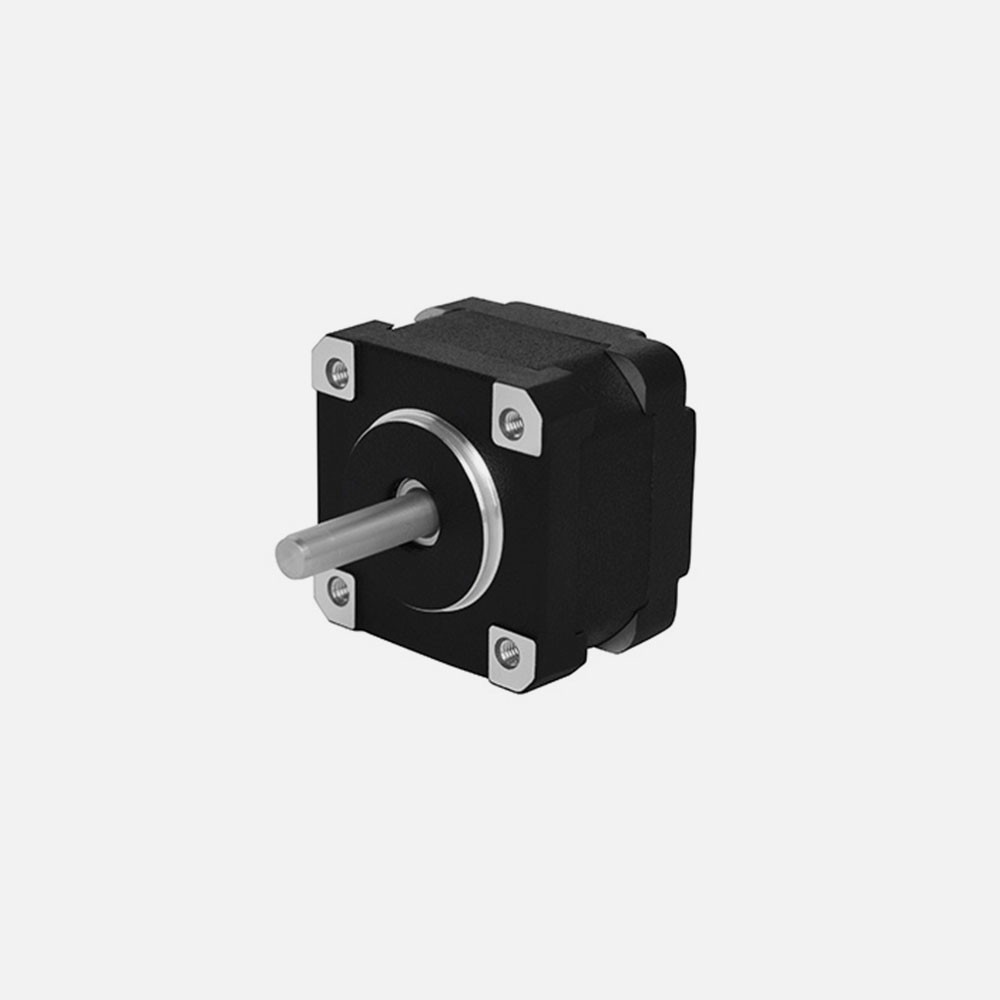

35HSD Series (1.8 degree)

   综合性能参数

步距角精度: ±5% ( full step, no load )
电阻公差: ±10%
电感公差: ±20%
温升: 80℃ max ( rated current, 2 phase on )
工作环境温度: -20℃ ~ +50℃
绝缘电阻: 100MΩ min, 500VDC
介电强度: 500VAC for one minute 5mA
径向跳动: 0.02mm max ( 450g load )
轴向游隙: 0.08mm max ( 450g load )
最大径向力: 28N ( 20mm from the flange )
最大轴向力: 10N
转向: CW
绝缘等级: B (130℃)
性能数据


 型号长度
(mm)
步距角
Deg
 电阻
(Ω)
电流
(A)
电压保持力矩
(N.cm)
 引出线
针脚
转动惯量
(g.cm²)
重量
(kg)
35HS020DF400X-01201.8°40.83.254100.11
35HS022DE10JX-01221.8°100.5558110.12
35HS025DF10JX-01251.8°100.4454120.13
35HS027DS80JX-01271.8°800.1612.886140.15
35HS033DF24JX-01331.8°240.512184200.18
35HS034DS70JX-01341.8°700.1756200.18
35HS052DF680X-01521.8°6.80.85.44254500.28


轮廓图
