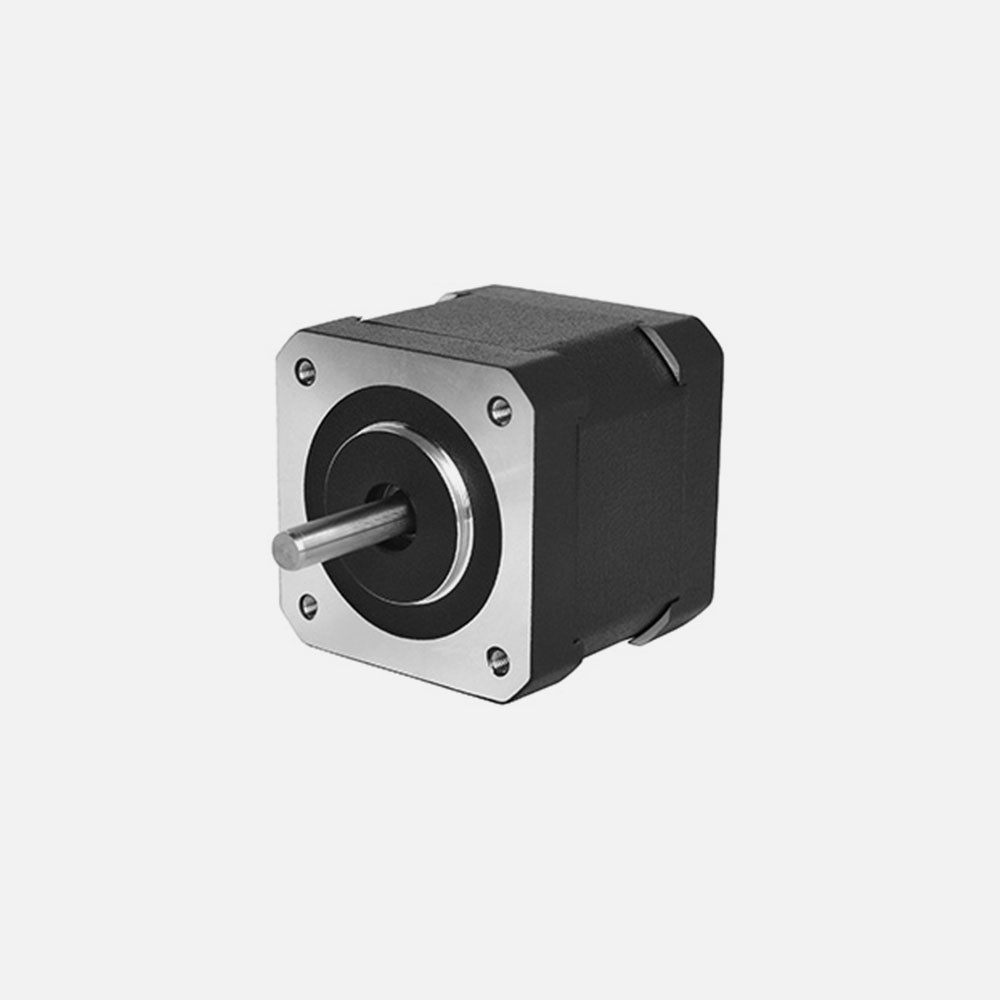

42HSM Series (0.9 degree)

   综合性能参数

步距角精度: ±5% ( full step, no load )
电阻公差: ±10%
电感公差: ±20%
温升: 80℃ max ( rated current, 2 phase on )
工作环境温度: -20℃ ~ +50℃
绝缘电阻: 100MΩ min, 500VDC
介电强度: 500VAC for one minute 5mA
径向跳动: 0.02mm max ( 450g load )
轴向游隙: 0.08mm max ( 450g load )
最大径向力: 28N ( 20mm from the flange )
最大轴向力: 10N
转向: CW
绝缘等级: B (130℃)
性能数据


 型号长度
(mm)
步距角
Deg
 电阻
(Ω)
电流
(A)
电压保持力矩
(N.cm)
 引出线
针脚
转动惯量
(g.cm²)
重量
(kg)
42HS021MF21JX-01210.9°211.33114160.13
42HS025MF25JX-01250.9°250.4812204180.15
42HS028MF800X-01280.9°80.4253.4104200.18
42HS034MS30JX-01340.9°300.412166360.25
42HS040MF300X-01400.9°31.23.6214560.3
42HS048MF100X-01480.9°12.42.4444700.38


轮廓图
