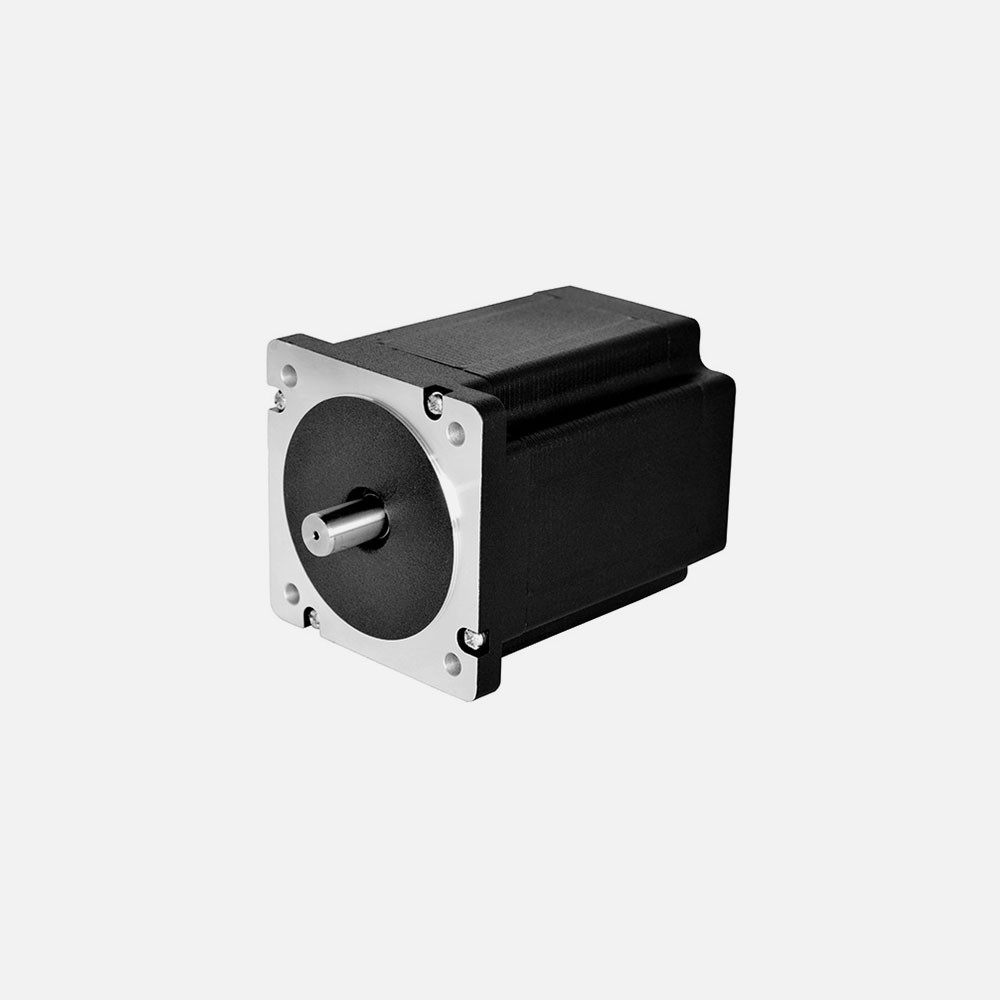

90HSD Series (1.8 degree)

   综合性能参数

步距角精度: ±5% ( full step, no load )
电阻公差: ±10%
电感公差: ±20%
温升: 80℃ max ( rated current, 2 phase on )
工作环境温度: -20℃ ~ +50℃
绝缘电阻: 100MΩ min, 500VDC
介电强度: 500VAC for one minute 5mA
径向跳动: 0.02mm max ( 450g load )
轴向游隙: 0.08mm max ( 450g load )
最大径向力: 220N ( 20mm from the flange )
最大轴向力: 60N
转向: CW
绝缘等级: B (130℃)

性能数据


 型号长度
(mm)
步距角
Deg
 电阻
(Ω)
电流
(A)
电压保持力矩
(N.cm)
 引出线
针脚
转动惯量
(g.cm²)
重量
(kg)
90HS065DE053X-01651.80.5352.632081.22200
90HS078DE062X-01781.80.6253.152081.83200
90HS095DE052X-01951.80.5263.170082.43600
90HS114DE065X-011141.80.6563.998083.54200
90HS150DE082X-011501.80.8264.9130084.85100

轮廓图
